À quoi sert un carnet de détail de menuiseries extérieures ?

Imaginez une baie vitrée dessinée uniquement par sa largeur et sa hauteur. Ces deux dimensions ne suffisent pas à organiser sa pose. Il faut aussi connaître la position du dormant, le niveau du seuil, le type de support, l’épaisseur de l’isolation et le traitement des joints.

Le carnet de détail décrit ces points sous forme de plans, de coupes et de vues ciblées. Il sert à vérifier que chaque intervenant comprend la même solution avant la fabrication ou l’installation. Il peut concerner une fenêtre, une porte d’entrée, une porte-fenêtre, une baie coulissante, un châssis fixe ou une autre ouverture.

Il ne faut pas le confondre avec un simple catalogue. Un catalogue présente des modèles et des options. Un carnet de détails relie ces caractéristiques à un bâtiment précis, avec ses murs, ses niveaux, ses doublages, ses appuis et ses contraintes d’accès.

Il se distingue également du carnet d’entretien. Le carnet d’entretien du bois accompagne la conservation des menuiseries après leur installation. Le carnet de détail intervient surtout pendant la conception, la préparation du chantier et la mise en œuvre.

Que doit contenir ce document technique ?

Un carnet utile commence par une identification claire de chaque menuiserie. Chaque repère doit correspondre à une ouverture sur les plans architecturaux, à une fiche technique et, si nécessaire, à un détail de pose particulier.

Le document peut aussi intégrer les volets, les stores, les seuils accessibles, les grilles de ventilation ou les dispositifs de sécurité. Ces éléments modifient parfois l’épaisseur disponible et la coordination entre les lots.

Les recommandations du CTB sont pertinentes pour examiner l’intégration des encadrements et des menuiseries dans les parois. Elles rappellent l’importance de traiter ensemble le support, la baie et le système de fermeture.

Dans un projet de rénovation, le carnet doit aussi indiquer l’état de l’existant. Une ancienne feuillure, un mur irrégulier ou une isolation ajoutée peuvent modifier la solution retenue. Les mesures prises sur place doivent donc être distinguées des dimensions théoriques relevées sur les plans.

Pourquoi les raccords avec le mur et l’isolation sont-ils décisifs ?

Le point le plus sensible se situe souvent autour de la baie. La menuiserie doit rester stable, étanche et compatible avec les mouvements du bâtiment. Le détail doit donc montrer la continuité des différentes couches, plutôt que représenter uniquement le profil de la fenêtre.

La jonction doit traiter trois fonctions. La première concerne l’air intérieur, qui ne doit pas circuler dans le complexe de paroi. La deuxième concerne l’eau de pluie, qui doit être évacuée vers l’extérieur. La troisième concerne la chaleur, avec une limitation des zones favorisant les ponts thermiques.

Le positionnement de la menuiserie dépend du système constructif. Une pose en applique, en tunnel ou en feuillure ne produit pas les mêmes raccords avec le doublage, l’isolant et les parements. Le choix doit tenir compte de la structure existante et de la solution d’isolation prévue.

Le guide du CSTB consacré aux fenêtres traite les principes de mise en œuvre selon les matériaux et les configurations de travaux. Il constitue une base documentaire utile pour relier le dessin du détail aux conditions réelles du chantier.

Un bon dessin précise notamment le support porteur, les cales, les fixations, le fond de joint, le mastic, les membranes et les rejets d’eau. Il doit aussi éviter les interruptions entre l’isolation du mur et celle située autour du dormant.

Comment adapter le détail au matériau et au type d’ouverture ?

Une fenêtre en PVC, une baie en aluminium et une menuiserie en bois ne se détaillent pas de manière identique. Le matériau influence les sections, les jeux, les fixations, les finitions et parfois la manière de gérer les mouvements ou l’entretien.

Le bois demande une attention particulière aux protections, aux assemblages et à l’exposition aux intempéries. L’aluminium permet des profils fins et de grandes surfaces vitrées, mais le détail doit intégrer les dispositifs associés à la performance thermique. Le PVC impose également de vérifier les renforts, les jeux et la ventilation des profils selon le système retenu.

Les types de pose doivent être identifiés avant la commande. En rénovation, la dépose totale, la pose sur dormant existant ou la pose en rénovation ne mobilisent pas les mêmes mesures. La conservation d’une partie du cadre peut réduire les travaux, mais elle doit rester compatible avec l’état du support et les performances recherchées.

Le détail doit également suivre l’usage de l’ouverture. Une baie donnant sur une terrasse nécessite une attention particulière au seuil, au drainage et à l’accessibilité. Une porte d’entrée demande un contrôle précis du verrouillage, de la planéité et de la continuité de l’étanchéité.

Les fiches techniques de l’UFME peuvent compléter l’analyse des solutions de menuiserie. Elles aident à comparer les caractéristiques techniques et à préparer les échanges entre le fabricant, le poseur et le maître d’œuvre.

Le carnet dialogue enfin avec l’aménagement intérieur. Une baie proche d’un meuble, d’un plan de travail ou d’un rangement doit préserver les dégagements nécessaires. Pour vérifier cette cohérence, une réflexion sur le mobilier, notamment avec Meubles CELIO, peut compléter les plans de l’ouverture sans remplacer les prescriptions techniques.

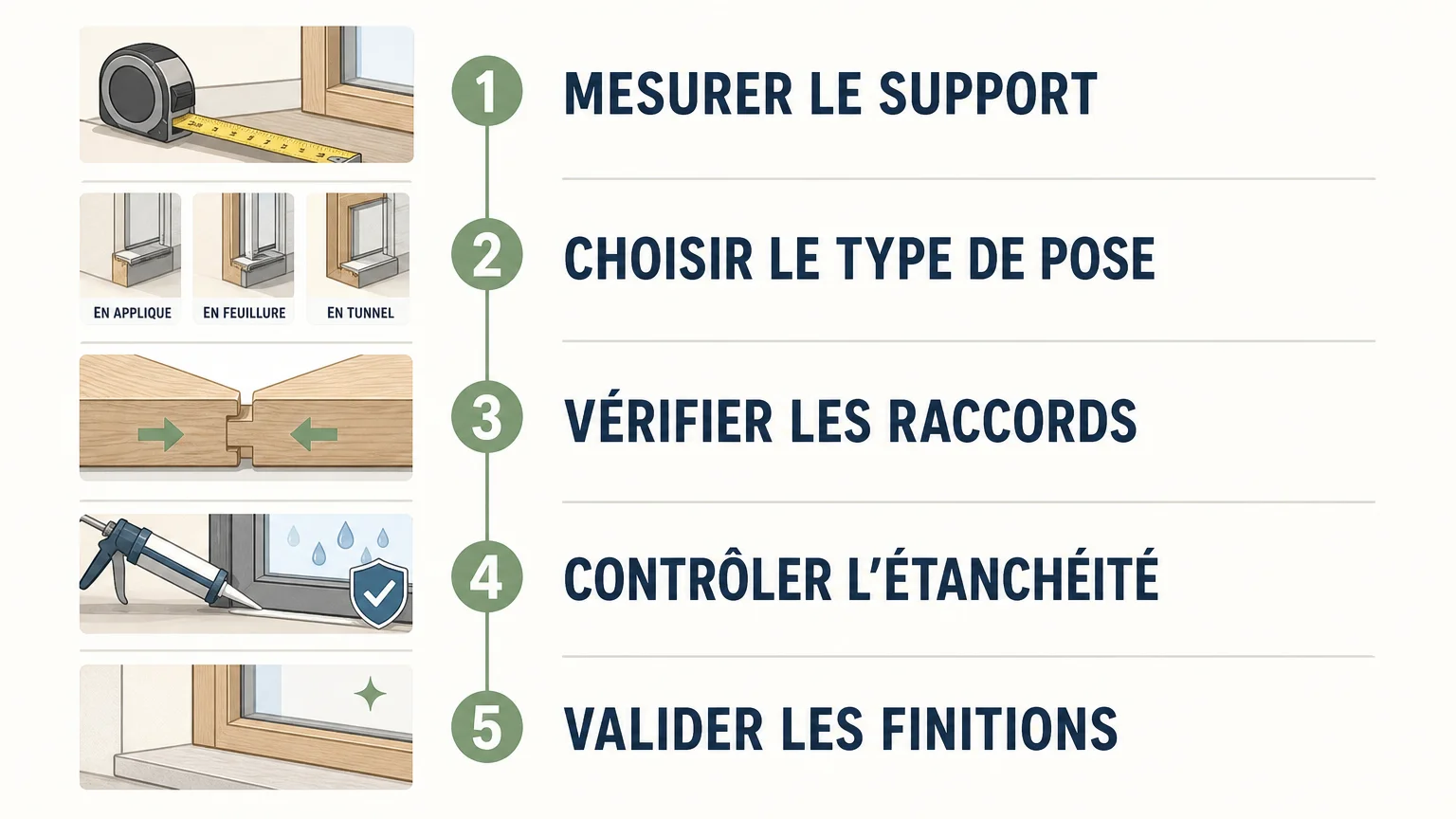

Quelles vérifications effectuer avant la pose ?

Avant toute fabrication, les dimensions doivent être confrontées au support réel. Une mesure prise au centre de la baie ne suffit pas toujours. Il faut contrôler les niveaux, les diagonales, la largeur des tableaux, la présence d’obstacles et la régularité de l’appui.

1. Identifier l’ouverture, son usage, son repère et son niveau dans le bâtiment.
2. Contrôler le support, sa planéité, sa solidité et sa compatibilité avec les fixations.
3. Valider le positionnement, notamment par rapport à l’isolant, au parement et au tableau.
4. Décrire l’étanchéité, avec les joints, membranes, rejets d’eau et protections nécessaires.
5. Vérifier les finitions, les habillages, les seuils, les volets et les raccords intérieurs.

La vérification sur site doit aussi prendre en compte la livraison et le stockage. Une menuiserie peut être conforme au dessin, mais subir une dégradation si elle est mal protégée avant la pose. Le carnet peut rappeler les conditions de manutention lorsque le chantier le nécessite.

Après la pose, les contrôles portent sur l’aplomb, le niveau, les jeux, le fonctionnement des ouvrants, le drainage et la continuité des joints. Il est préférable de corriger une incohérence à cette étape plutôt que de la masquer derrière un habillage.

Notre équipe intervient dans le neuf et la rénovation, avec une étude du projet, des conseils sur les matériaux, la conception, la fourniture ou fabrication, puis la pose. Notre expérience de plus de 20 ans et notre certification RGE peuvent apporter un cadre utile, sous réserve des conditions propres à chaque projet et aux aides concernées.

Comment faire relire un carnet de détail avant le chantier ?

Une relecture utile ne consiste pas à vérifier uniquement l’orthographe des repères. Elle compare les plans, les coupes, les fiches produits et les contraintes du bâtiment. Elle recherche surtout les contradictions entre la dimension indiquée, le type de pose et le raccord avec l’isolation.

Pour un projet à Dieppe, cette étape peut être réalisée avec un professionnel qui connaît les menuiseries extérieures et les contraintes de rénovation locales. Notre équipe peut étudier les ouvertures, proposer des solutions en PVC, aluminium, bois ou bois-alu, puis adapter les dimensions et finitions au projet.

La relecture doit aboutir à des décisions claires. Qui fournit les plans d’exécution ? Qui valide les dimensions finales ? Qui traite les appuis, les seuils, les volets et les habillages ? Qui contrôle le fonctionnement après la pose ? Ces réponses évitent les zones grises entre les intervenants.

Lorsque le projet comporte une maison à ossature bois, une attention particulière doit être portée au positionnement de la menuiserie dans la paroi. Nous pouvons également accompagner ce type de réflexion avec une menuiserie extérieure pour maison à ossature bois, selon la conception et les contraintes du bâtiment.

À retenir sur le carnet de détail

Un carnet de détails de menuiseries extérieures rend lisible la relation entre l’ouverture et le bâtiment. Il doit préciser les dimensions, le matériau, le vitrage, la pose, les fixations, l’étanchéité, l’isolation et les finitions. À Dieppe comme ailleurs, une vérification sur site et une lecture croisée des plans réduisent les risques d’erreur avant la fabrication et pendant la pose.
